ネットワークエンジニア必須の検証ツール14選|用途別に解説

動画と記事で学ぶ / 業務ツール

ネットワーク検証ツール14選を用途と限界で比較。接続、IP・DNS・TCP確認、パケット解析、config差分、転送、証跡を、Web障害の例から使い分けます。

ここからは、記事でゆっくり確かめましょう。図や操作の例を見ながら、気になるところから読み進めてください。


ネットワークの検証で、どの現場でも必ず使うのは4つです。configの差分を比べるWinMerge、Pingとtracerouteを連続で打つExPing、パケットの中身を見るWireshark、機器にログインしてログを取るTera Term。この4つが使えれば、検証の手伝いにはすぐ入れます。

この記事の前半では、設計構築の検証で使うツールを、現場で実際に使う場面と一緒に紹介します。入社前に何を試しておけばいいかもまとめました。後半では、障害調査で使うコマンドやツール14個を、「何が分かり、何が分からないか」で整理し、Webにつながらないときの使い分けを説明します。使うツールは会社や案件によって違うので、目安として読んでください。

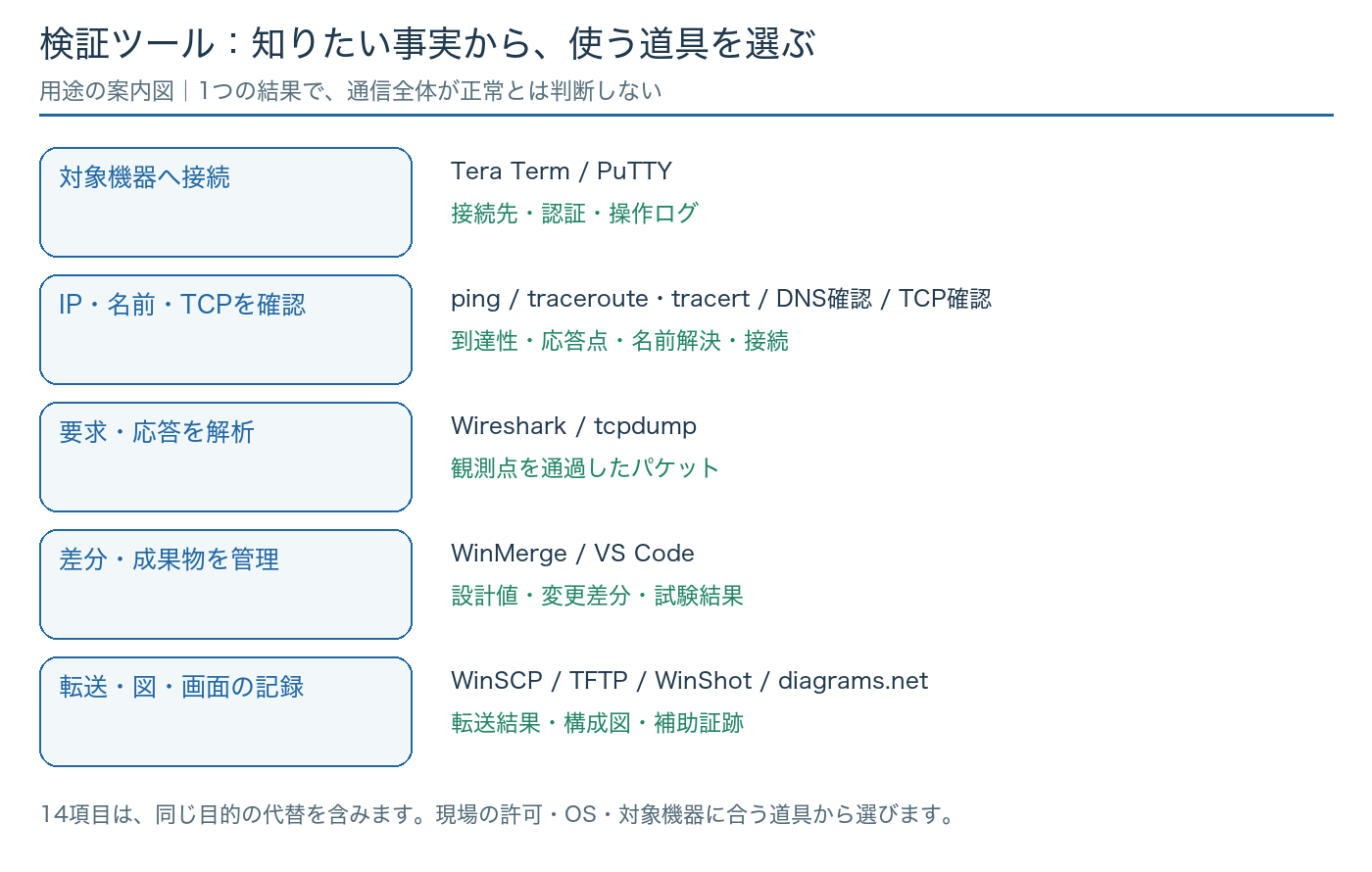

機器接続、IPとDNSとTCPの確認、パケット解析、設定差分、転送と記録の目的ごとに検証ツールを選ぶ案内図
用途の案内図:機器構成や時間順ではなく、知りたい事実と使う道具の対応を示しています。 タップで拡大できます。数値と構成は説明用です。

検証の現場で使うツールと、使う場面

検証は、構築したネットワークが正しく動くか、想定どおりに通信できるかを確かめる作業です。設計構築の現場では、次のツールをよく使います。

ツール 種類 現場で使う場面
WinMerge 比較ツール 投入したconfigと show run の差分を確認する。修正した箇所だけが変わったかを確認する
TWSNMP SNMPマネージャー SNMPの監視やトラップが正しく動くかを確認する
ExPing Pingツール 複数の宛先へ連続Pingやtracerouteを打ち、ログを残す。障害試験で通信断の秒数を測る
Wireshark パケットキャプチャ Pingの要求と応答がどこまで届いているかを見る。NATの変換やQoSのマーキングを確認する
スループット測定ツール 負荷試験 WAN区間やIPsecの区間で速度が出るか、QoSで帯域が守られるかを確かめる。TCP・UDPやポート番号を指定して、ACLの許可・拒否も試す
Tera Term ターミナルソフト コンソール、Telnet、SSHで機器にログインし、configを流し込み、showコマンドのログを取る
WinShot 画面キャプチャ エビデンス用のスクリーンショットを、数百枚単位で効率よく撮る
FFFTP、WinSCP、3CDaemon ファイル転送 インターネットにつながらない検証用PC同士で、ログを集める
inSSIDer、WiFi Analyzer 無線の診断 オフィスで「Wi-Fiがつながりにくい」と言われたときに、電波強度やチャネルの混み具合を調べる
VMware、VirtualBox 仮想化 検証用の端末が足りないときに、仮想の端末を何台も立てて代わりにする
サクラエディタ テキストエディタ configの作成、Grep検索・置換、正規表現での加工

どの現場でも使う4つのツールの使いどころ

Tera Termは、ログインするだけの道具ではありません。現場では、テキストで作ったconfigをコピー&ペーストで流し込む作業が当たり前にあります。このとき、接続方法によって貼り付けの速さを変えます。SSHやTelnetなら1行10ミリ秒ほどで流し込めますが、コンソールだと120〜200ミリ秒くらいまで遅くしないと、取りこぼしが出ることがあります。何千行もあるconfigは、SSHやTelnetで流し込むことが多いです。機器が届いたら箱から出して起動し、起動ログやハードウェアの状態のshowコマンドを取るのにも使います。

ExPingは、宛先が何十か所もあるときに使います。1〜2か所ならコマンドプロンプトで済みますが、数が多いとExPingのほうが早いです。ふつうは1秒に2回くらいの間隔で打ち続ける設定にします。障害試験では、ExPingで連続Pingを打ちながらケーブルを抜き、何秒で通信が途切れ、何秒で戻るかを測ります。結果のログは、試験のエビデンスとして、お客さんへの納品物になります。

WinMergeは、configが正しく入ったかを確かめるのに使います。configはスペースが1つ多いだけで入らないことがあります。人の目で見比べるのではなく、ツールで機械的に比べます。比べた結果の画面も、エビデンスとして保存します。

Wiresharkは、必須中の必須です。Pingが通らないとき、要求は届いているのに応答が返ってこない、といった切り分けに使います。使いこなせるかどうかで、ネットワークの問題を自分で解決できるかが変わります。

使い方は、それぞれTera Termの使い方、ExPingの使い方、WinMergeでconfigを比較する方法、CiscoのミラーポートとWiresharkで詳しく説明しています。

よくある質問

ネットワークエンジニアが最低限使えるべきツールは?

Tera Term、ExPing、WinMerge、Wiresharkの4つです。どの会社のどの案件でも、だいたい使われています。

検証のログは、なぜ保存するのですか?

設定が想定どおりに動いたことを示すエビデンスとして、お客さんに納品するからです。検証は、ログを取って保存するところまでがセットです。

configの差分を目で見て確認してはいけませんか?

見落としが出るので、WinMergeなどの比較ツールで機械的に確認します。スペース1つの違いでも投入エラーになることがあります。

入社前に実機を買ったほうがいいですか?

おすすめします。中古のCatalyst 2960やCisco 1921は手ごろな価格で手に入り、コンソールやSSHでのログイン、configの流し込みを実際に試せます。

ネットワークエンジニアもサーバーやVMwareを触りますか?

検証で端末が足りないときに、VMwareやVirtualBoxで仮想の端末を立てることがあります。Linuxのコマンドを打つ場面もあるので、業務の中で少しずつ覚えていけば大丈夫です。

関連動画(約10分):PLとして、アシスタントに使えてほしいツール

入社前に試しておくこと

設計構築の会社に入る前に何を勉強しておけばいいか、という質問をよくもらいます。ツールについては、次のことを一度やっておくと、配属されてから慌てずに済みます。

ツール 試しておくこと
Tera Term コンソールでログインする。テキストのconfigをコピー&ペーストで流し込む。SSH・Telnetを設定してログインする。できればTera Termマクロ(showコマンドを自動で打つ仕組み)がどんなものかも知っておく
ExPing Pingとtracerouteを打ち、結果をログとして保存する。F5でPing、F6でtraceroute、F4で停止のショートカットを使ってみる
WinMerge テキストファイル同士、Excelファイル同士を比べてみる
Wireshark Pingのエコー要求・応答と、TCPの3ウェイハンドシェイクを自分の目で見る
サクラエディタ Alt+ドラッグの矩形選択、Grep検索・置換、簡単な正規表現
Excel 印刷範囲の設定、検索・置換、SUMやAVERAGE、VLOOKUP、文字列の結合。余裕があればVBAがどんなものかを知っておく
PowerPoint ネットワーク機器を線でつないだ、ポンチ絵の構成図を描いてみる

もう1つおすすめしたいのが、実機を買って触ることです。Packet Tracerだけで勉強していると、現場で初めて実機を前にしたとき、コンソールポートがどこにあるかも分からず、あたふたしがちです。動画を収録した時点では、Catalyst 2960やCisco 1921がヤフオクやメルカリで3,000〜4,000円ほどで手に入りました。コンソールケーブルとLANケーブル2〜3本も一緒に用意して、コンソールでのログイン、SSH・Telnetでのログイン、Packet Tracerでやったスタティックルートや VLANの設定を、実機で試してみてください。

関連動画(約21分):就職前に知っておくと実務で役立つツールと、実機で試すこと

ここからは、障害調査で使うコマンドやツールを、何が分かって何が分からないかで整理します。

障害調査で使うツール14個と、それぞれで分からないこと

Tera TermやPuTTYは接続と操作ログ、WinMergeは設定差分、Wiresharkやtcpdumpは取得点を通ったパケットを調べます。同じ「検証」でも答える疑問が違います。

一覧には同じ用途の代替も含みます。全部を導入するより、現場の標準ツールと対象OSに合わせ、必要な目的を満たすものから使います。

ツール 用途 分かること 分からないこと
1.Tera Term SSH・コンソールの操作とログ 対象機器での設定・状態・操作結果 通信経路全体の正常性
2.PuTTY SSH・シリアル等の接続 接続先のCLI出力 経路上の破棄箇所
3.WinMerge 2つのファイルの比較 設定行の追加・削除・変更 変更後の実通信
4.Wireshark パケットを取得・解析 観測点の要求・応答 別の観測点や装置内部の理由
5.tcpdump 端末・サーバーでの取得 指定IFを通過した通信 別IFを通る通信
6.ping ICMPの要求・応答 ICMPの往復と応答時間 TCPポートとアプリの正常性
7.traceroute/tracert 経路上の応答点を確認 プローブへの中継点の応答 すべての実経路・無応答の原因
8.nslookup/dig DNSへ問い合わせ 回答IP・参照DNS・応答内容 回答先サービスの正常性
9.Test-NetConnection/nc TCP接続を試す 指定宛先・ポートへの接続 TLS・認証・アプリ処理
10.WinSCP SFTP/SCP等の転送 転送先と転送結果 内容・権限の正しさ
11.TFTPサーバー 対応機器の簡易ファイル転送 TFTPで送受信できるか 暗号化・ユーザー認証
12.WinShot 画面を記録 表示された画面の内容 画面外の状態・実通信
13.diagrams.net 構成図を作る 接続・VLAN・IPの関係 図が実機と一致していること
14.VS Code 設定・ログの検索や編集 テキストの検索・加工結果 加工の妥当性・本番動作

画面記録も指定された標準機能で足りる場合があります。動画や古い手順の製品名へ固定せず、現在の対応と利用条件を確認します。

Webが開かないときのツールの使い分け(DNS・IP・TCP・アプリ)

名前指定だけで失敗するなら、nslookupなどで参照したDNSと回答IPを見ます。IPでも失敗するなら、経路と到達性、TCPの接続、アプリの応答へ確認を進めます。

pingはICMPの往復、TCP確認は対象ポートへの接続、curlはTLSやHTTPなどを確認します。違う通信を試しているので、結果が食い違うこともあります。

仮説 確認する操作 結果の読み方
名前が違う nslookupで参照DNSと回答IPを見る 回答が設計値と合うか
ICMPの往復がない pingで宛先と送信元を記録 無応答だけで全通信の断とは言えない
TCP443へ接続できない Test-NetConnectionまたはnc TCP接続とアプリ処理を分ける
要求が途中で止まる Wireshark/tcpdumpで両側取得 各取得点まで届いた範囲を絞る
直前の設定変更が疑わしい WinMergeで同条件のconfigを比較 差分と障害の関係を試験で確かめる

一台だけ、全員、変更直後、時間帯だけといった症状から入口を選びます。すべてのコマンドを毎回同じ順で打つより、何を分けたいかを決めると調査を絞れます。

結果には成功・失敗だけでなく、どの段階まで確認できたかを残します。「DNSは想定IP、TCP443は失敗」と書けば、次の確認が明確になります。

Tera TermとWinMergeは、元のログを残してから比較する

機器へ入ったら対象と権限、時刻を確認し、変更前から操作ログを残します。ログインできたことだけで、作業対象が正しいとは限りません。

configを比較するときは同じ機器・同じコマンド・同じ範囲で取得します。時刻やカウンターの変化と、予定した変更、予定外の差を分けます。

ACLなどは並び順に意味があります。比較しやすくするためのソートが、判断に必要な順序を消す場合があります。何を加工したかを記録します。

原本へ戻って再確認できれば、フィルターや加工後の表示だけで判断する見落としを減らせます。

Wiresharkとtcpdumpでキャプチャするときに決めること

tcpdumpの-iは取得IF、-cはパケット数の上限です。例のeth0は実際のIF名へ読み替えます。-c 200は時間の上限ではないので、流量が少なければ待ち続ける場合があります。

取得する時間と範囲を決め、試験通信の時刻を残します。スイッチのSPANを使うなら、sourceと方向も合わせて記録します。

Linuxで短時間、対象のTCP443を取得する例
sudo tcpdump -i eth0 -nn -s 0 -c 200 \
  -w T-APP-01.pcap \
  "host 172.27.92.25 and tcp port 443"

例のTCP443へ絞る条件ではARPやDNSを保存しません。その失敗を調べたいなら、取得範囲を変更します。保存しなかったパケットは、表示フィルターを外しても戻りません。

同じ通信を複数地点で比べると、どこまで届いたかを調べられます。ただし取得漏れもあるため、装置のカウンターやログで補います。

ファイル転送と画面記録は、保存結果まで確かめる

WinSCPなどでファイルを転送したら、対象装置、保存先、サイズ、必要なハッシュや権限を確認します。成功画面だけで、目的のファイルが正しい場所へ置かれたとは限りません。

TFTPはSFTPと同じ認証・暗号化を持つ方式ではありません。機器の対応と現場の条件に合う方法を使います。

用途 完了時に確認すること
WinSCPでファイル転送 対象装置、保存先、サイズ、必要なハッシュ、所有者と権限
TFTPで機器へ転送 対応形式、保存先、完全性、許可された閉域の用途
画面記録 試験ID、対象、結果が読める範囲、機密情報の扱い
構成図の作成 両端ポート、VLAN、IP、版、実機との照合

スクリーンショットは画面を伝えるのに便利ですが、検索や差分比較にはテキストログも役立ちます。どちらを何の確認に使うかを分けます。

構成図も、取得した実測と承認済みの設計を区別します。道具で保存できたことから、記録の内容が正しいかへ確認を進めてください。

練習方法:1つの通信を複数のツールで確かめる

ラボで接続ログを残し、pingとTCP確認を比べ、Wiresharkで要求と返信を見ます。そのあと設定の変更前後をWinMergeで比べると、道具の役割を分けて練習できます。

記録は対象、時刻、操作、期待値、実結果、保存先を一組にします。名前を知っていることから、結果を使って判断することへ進みます。

  • 接続:Tera Termなどで対象確認とログ保存を練習する。
  • 疎通:pingとTCP確認を比べ、確認できる範囲の違いを説明する。
  • 名前解決:nslookupで参照DNSと回答を記録する。
  • 差分:WinMergeで変更前後と予定外の差を判定する。
  • 解析:Wiresharkで要求・応答を、取得点とセットで説明する。

「Wiresharkが使える」より、「この取得点で要求は見えたが返信はなく、別のログを確認した」と説明できるほうが、調査の内容を伝えられます。

まず一つの疑問に必要な道具を選び、何が分かり、何がまだ分からないかを書いてみてください。
